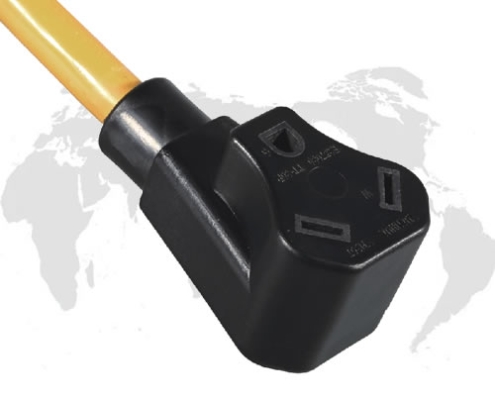

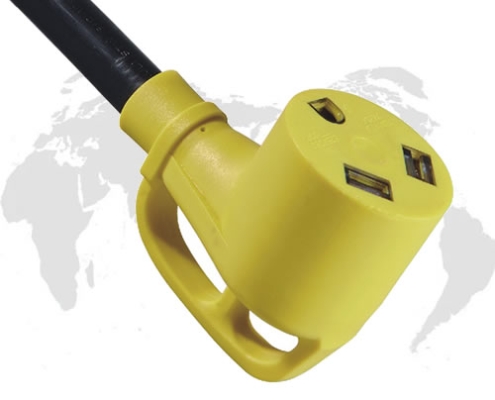

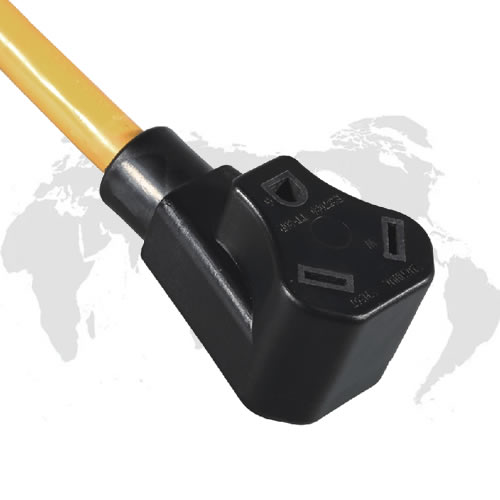

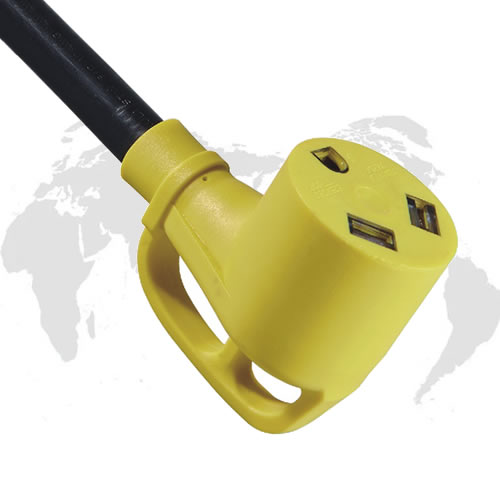

NEMA TT-30R RV 30 Amp Female Connector Receptacle Travel Trailer 30 Amps 125 Volt Electrical Adapter Power Cord
Copyright©2023 Yuyao Fengshen Electronics Co., Ltd. Power cords Extension Cords Sitemap
XNTT30R-A XH307
- STANDARD
NEMA TT-30R
- APPROVAL
UL cUL ETL
- MOQ
3000pcs
- LEAD TIME
25days
- PORT OF LOADING
Ningbo or Shanghai
DETAIL
| XNTT30R-A | TT-30R | 10/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW ST, STW, STO, STOW, STOO, STOOW SE, SEW, SEO, SEOW, SEOO, SEOOW S, SO, SOW, SOO, SOOW |
30/120 |
| 8/2+10/1 | SE, SEW, SEO, SEOW, SEOO, SEOOW S, SO, SOW, SOO, SOOW |
30/120 |
APPROVAL
Power Supply Cords and General Use extension Cord Sets E257089
| CAT. NO. | NEMA CONFIG |
CORD AWG |
CORD TYPE |
ELECTRICAL RATING AMPS V |
|---|---|---|---|---|
| XH105-1 | L5-30P | 12, 10 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 25, 30/125 |
| XH106-1 | L6-30P | 12, 10 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 25, 30/250 |
| XH107-1 | L8-20P | 18 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 10/480 |
| 16 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 13/480 | ||
| 14 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 18/480 | ||
| 12 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 20/480 | ||
| XH108-1 | L24-20P | 18 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 10/347 |
| 16 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 13/347 | ||
| 14 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 18/347 | ||
| 12 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 20/347 | ||
| XH109-1 | L7-20P | 18 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 10/277 |
| 16 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 13/277 | ||
| 14 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW,SJ, SJW, SJO, SJOW, SJOO, SJOOW,S, SJ, SO, SOW, SOO, SOOW | 18/277 | ||
| 12 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW,SJ, SJW, SJO, SJOW, SJOO, SJOOW,S, SJ, SO, SOW, SOO, SOOW | 20/277 | ||
| XL1420P-A | L14-20P | 14 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, ST, STW, STO, STOW, STOO, STOOW | 15125/250 |
| 12 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, ST, STW, STO, STOW, STOO, STOOW | 20,125/250 | ||
| XL1420R-A | L14-20R | 14 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, ST, STW, STO, STOW, STOO, STOOW | 15/125/250 |
| 12 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, ST, STW, STO, STOW, STOO, STOOW | 20/125/250 | ||
| XL1430P-A | L14-30P | 12 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, ST, STW, STO, STOW, STOO, STOOW, AWM Style 22094 | 20/125/250 |
| 10 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, ST, STW, STO, STOW, STOO, STOOW | 30/125/250 | ||
| XL1430R-A | L14-30R | 12 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, ST, STW, STO, STOW, STOO, STOOW | 20/125/250 |
| 10 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, ST, STW, STO, STOW, STOO, STOOW | 30/125/250 | ||
| XN115P-A | 1-15P | 18 | SPT-1, SPT-2, NISPT-1, NISPT-2, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, HPN, SV, SVO, SVOO, SJ, SJO, SJOW, SJOO, SJOOW | 10/125 |
| 17 | HPN, SV, SVO, SVOO, SJ, SJO, SJOW ,SJOO, SJOOW, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 12/125 | ||
| 16 | SPT-2, NISPT-2, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SV, SVO, SVOO, SJ, SJO, SJOW, SJOO, SJOOW | 13/125 | ||
| 16 | HPN | 15/125 | ||
| 15 | HPN, SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 15/125 | ||
| 14 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, HPN, SJ, SJO, SJOW, SJOO, SJOOW | 15/125 | ||
| XN515P-C | 5-15P | 18 | SPT-1, SPT-2, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, HPN, SV, SVO, SVOO, SJ, SJO, SJOW, SJOO, SJOOW | 10/125 |
| 17 | HPN, SV, SVO, SVOO, SJ, SJO, SJOW ,SJOO, SJOOW, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 12/125 | ||
| 16 | SPT-2, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SV, SVO, SVOO, SJ, SJO, SJOW, SJOO, SJOOW | 13/125 | ||
| 16 | HPN | 15/125 | ||
| 15 | HPN, SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 15/125 | ||
| 14 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, HPN, SJ, SJO, SJOW, SJOO, SJOOW | 15/125 | ||
| XN515P-D | 5-15P | 18 | SPT-2-B, SPT-3-B, SVT-B, SJT-B | 10/125 |
| 16 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SPT-2, SPT-3, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW, SPT-2-B, SPT-3-B, SVT-B, SJT-B | 13/125 | ||
| 16 | HPN | 15/125 | ||
| 15 | HPN, SPT-3 ,SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOO, SOW, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STO, STOO, STW, STOW, STOOW | 15/125 | ||
| 14 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, HPN, SPT-3, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW, SJT-B | 15/125 | ||
| 12 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, HPN, SPT-3, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15/125 | ||
| 10 | SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 15/125 | ||
| XN515P-E | 5-15P | 18 | SPT-2, SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, HPN, SV, SVO, SVOO, SJ, SJO, SJOW, SJOO, SJOOW, SVT, SVTO, SVTOO | 10/125 |
| 17 | HPN, SV, SVO, SVOO, SJ, SJO, SJOW ,SJOO, SJOOW, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 12/125 | ||
| 16 | SPT-2, SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SV, SVO, SVOO, SJ, SJO, SJOW, SJOO, SJOOW, SVT, SVTO, SVTOO | 13/125 | ||
| 16 | HPN | 15/125 | ||
| 15 | HPN, SPT-3, SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 15/125 | ||
| 14 | SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, HPN, SJ, SJO, SJOW, SJOO, SJOOW | 15/125 | ||
| XN1430P-A | 14-30P | 10/4 | DRT, ST, STW, STO, STOW, STOO, STOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW | 30/125, 250 |
| 8/2+10/2 | DRT, ST, STW, STO, STOW, STOO, STOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW | 40/125, 250 | ||
| XN1450P-A | 14-50P | 8/4 | DRT, S,SO,SOW,SOO,SOOW,ST,STW,STO,STOW, STOO,STOOW SE,SEW,SEO,SEOW,SEOO,SEOOW |
40/125, 250 |
| 8/2+10/2 | DRT S,SO,SOW,SOO,SOOW, ST,STW,STO,STOW,STOO,STOOW, SE,SEW,SEO,SEOW,SEOO,SEOOW |
40/125, 250 | ||
| 6/2+8/2 | DRT,S,SO,SOW,SOO,SOOW, ST,STW,STO,STOW,STOO,STOOW, SE,SEW,SEO, SEOW,SEOO,SEOOW |
50/125, 250 | ||
| 10/4 | DRT, S,SO,SOW,SOO,SOOW, ST,STW,STO,STOW,STOO,STOOW, SE,SEW,SEO,SEOW,SEOO,SEOOW, SJT,SJTW,SJTO,SJTOW,SJTOO,SJTOOW, SJE,SJEW,SJEO,SJEOW,SJEOO,SJEOOW, SJ,SJO, SJOW,SJOO,SJOOW |
25/125,250 | ||
| XH209-1 | 6-30P | 14 | S, SO, SOW, SOO, SOOW, SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 15/250 |
| 12 | S, SO, SOW, SOO, SOOW, SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 20/250 | ||
| 10 | S, SO, SOW, SOO, SOOW, SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 30/250 | ||
| XN650P-A | 6-50P | 6/2+8/1 | ST, STW, STO, STOW, STOO, STOOW | 50/250 |
| 12/3, 10/3, 8/2+10/1 | SPT-3, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 25, 30, 40 / 250 | ||
| 8/3, 6/3 | ST, STW, STO, STOW, STOO, STOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, S, SO, SOW, SOO, SOOW | 40, 50/250 | ||
| XN1550P-A | 15-50P | 6/3+8/1 | ST, STW, STO, STOW, STOO, STOOW | 50/250 |
| 8/4, 6/4 | ST, STW, STO, STOW, STOO, STOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, S, SO, SOW, SOO, SOOW | 35, 45/250 | ||
| XN115R-E | 1-15R | 16 | SPT-2 | 13 |
| XN515R-C | 5-15R | 16 | SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SPT-2, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 13/125 |
| 14 | SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 15/125 | ||
| 12 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SPT-3, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 15/125 | ||
| 10 | SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 15/125 | ||
| XN520R-C | NEMA 5-20R | 16, 14, 12, 10 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW | 13, 15, 20, 20/125 |
| XN115P-AF | NEMA1-15P | 20 | SPT-1, NISPT-2 | 2/125 |
| 18 | SPT-1, NISPT-1, SPT-2, NISPT-2, HPN, SJT, SPT-1W, SPT-2W, SJTW | 5/125 | ||
| 16 | SPT-2, NISPT-2, HPN, SJT, SPT-2W, SJTW | 5/125 | ||
| XN515P-AF | NEMA5-15P | 18 | SPT-1, NISPT-1, SPT-2, NISPT-2, HPN, SVT, SJT | 5/125 |
| 17 | SVT, SJT | 5/125 | ||
| 16 | SPT-2, NISPT-2, HPN, SVT, SJT | 5/125 | ||
| XH201-1 | 1-15P | 20 | XTW | 3/125 |
| 18 | SPT-1, NISPT-1, SPT-2, NISPT-2, HPN, SV, SVO, SVOO, SVT, SVTO, SVTOO | 10/125 | ||
| 17 | SV, SVO, SVOO, SVT, SVTO, SVTOO | 12/125 | ||
| 16 | SPT-2, NISPT-2, SV, SVO, SVOO, SVT, SVTO, SVTOO | 13/125 | ||
| 16,14 | HPN | 15,15/125 | ||
| 18,16,14 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 10,13,15/125 | ||
| XN515P-A | 5-15P | 18 | SPT-1, NISPT-1, SPT-2, NISPT-2, SPT-3, HPN,SV, SVO, SVOO, SVT, SVTO, SVTOO | 10/125 |
| 17 | SV, SVO, SVOO, SVT, SVTO, SVTOO | 12/125 | ||
| 16 | SPT-2, NISPT-2, SPT-3, SV, SVO, SVOO, SVT, SVTO, SVTOO | 13/125 | ||
| 16,14,12 | HPN | 15,15,15/125 | ||
| 14,12 | SPT-3 | 15,15/125 | ||
| 18,16,14,12 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 10,13,15,15/125 | ||
| XN630P-A | 6-30P | 14,12,10 | SPT-3 | 18,25,30/250 |
| 14,12,10 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 18,25,30/250 | ||
| XN650P-B | 6-50P | 14,12,10 | SPT-3 | 18,25,30/250 |
| 14,12,10 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 18,25,30/250 | ||
| 8/2+10/1 | S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 40/250 | ||
| XL720P-A | L7-20P | 18,16,14,12 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 10,13,18,20/277 |
| XL820P-A | L8-20P | 18,16,14,12 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 10,13,18,20/480 |
| XL2420P-A | L24-20P | 18,16,14,12 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 10,13,18,20/347 |
| XL530P-A | L5-30P | 14,12,10 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW, AWM Style 22094 | 18,25,30/125 |
| XL630P-A | L6-30P | 14,12,10 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 18,25,30/250 |
| XL1420P-B | L14-20P | 14,12 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 15,20/125, 250 |
| XL1430P-B | L14-30P | 12,10 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 20,25/125, 250 |
| XN515R-A3 | 5-15R | 18 | S, SW, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 10/125 |
| 16 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 13/125 | ||
| XN115P-B XN115P-C | 1-15P | 14/2 | SJT SJTW, SJTOW, SJTO | 15/125 |
| 16/2 | SJT SJTW, SJTOW, SJTO, SVT, SPT-2, NISPT-2, HPN | 13/125 | ||
| 17/2 | SVT | 12/125 | ||
| 18/2 | HPN, SJT SJTW, SJTOW, SJTO, SVT, SPT-1, SPT-2, NISPT-1, NISPT-2 | 10/125 | ||
| XN115P-DK | 1-15P | 14/2 | SJT, SJTW, SJTOW, SJTO | 15/125 |
| 16/2 | SJT, SJTW, SJTOW, SJTO, SVT, SPT-2, NISPT-2, HPN | 13/125 | ||
| 17/2 | SVT | 12/125 | ||
| 18/2 | SPT-2, NISPT-2, HPN, SVT, SJT, SJTW, SJTOW, SJTO | 10/125 | ||
| XN515P-B, XN515P-F | 5-15P | 12/3 | SJT, SJTW | 15/125 |
| 14/3 | SJT, SJTW, SJT0, SJTOW, SJTOO, SJTOOW, HPN, SJ, SJO, SJOW, SJOO, SJOOW | 15/125 | ||
| 16/3 | HPN | 15/125 | ||
| 16/3 | SPT 2, SPT-3, S, SO, SOO, SOOW, SOW, SJO, SJOW, SJOO, SJOOW, SJ, SJT, SJTO, SJTW, SJTOW, SJTOO, SJTOOW | 13/125 | ||
| 17/3 | SVT, SVTO, SVTOO, SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTO, SJTW, SJTOW, SJTOO, SJTOOW, HPN | 12/125 | ||
| 18/3 | SPT-2, SPT-3, S, SJ, SO, SOO, SOOW, SOW, SJO, SJOW, SJOO, SJOOW, SVT, SVTO, SVTOO, SJT, SJTO, SJTW, SJTOW, SJTOO, SJTOOW, HPN | 10/125 | ||
| XN515P-G | 5-15P | 16/3 | SPT-2 | 13/125 |
| 18/3 | SPT-3 | 10/125 | ||
| XN515P-H | 5-15P | 14/3 | SPT-3, SJT, SJTO, SJTOO, SJTW, SJTOW, SJTOOW, HPN, SJ, SJO, SJOW, SJOO, SJOOW | 15/125 |
| 16/3 | SPT-2, SPT-3, SVT, SVTO, SVTOO, SJT, SJTO, SJTOO, SJTW, SJTOW, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW | 13/125 | ||
| 16/3 | HPN | 15/125 | ||
| 17/3 | SVT, SVTO, SVTOO, SJT, SJTO, SJTOO, SJTW, SJTOW, SJTOOW, HPN, SJ, SJO, SJOW, SJOO, SJOOW | 12/125 | ||
| 18/3 | SPT-2, SPT-3, SVT, SVTO, SVTOO, SJT, SJTO, SJTOO, SJTW, SJTOW, SJTOOW, HPN, SJ, SJO, SJOW, SJOO, SJOOW | 10/125 | ||
| XN515P-I | 5-15P | 14/3 | SPT-3, SJT | 15/125 |
| 16/3 | SJT | 13/125 | ||
| XN515P-J | 5-15P | 14/3 | SJTW | 15/125 |
| XN515P-K | 5-15P | 16/3 | SJT, SJTO, SJTOO, SJTOW, SJTOWAST, STO, STOO, STOW, STOWA, STOOW, STOOWA | 13/125 |
| 18/3 | SJT, SJTO, SJTOO, SJTOW, SJTOWAST, STO, STOO, STOW, STOWA, STOOW, STOOWA | 10/125 | ||
| XN615P-A | 6-15P | 18/3 | SPT-2, SPT-3, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW, SJ, SJO, SJOW, SJOO, SJOOW | 10/250 |
| 16/3 | SPT-2, SPT-3, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW, SJ, SJO, SJOW, SJOO, SJOOW | 13/250 | ||
| 14/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW, SJ, SJO, SJOW, SJOO, SJOOW | 15/250 | ||
| 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW, SJ, SJO, SJOW, SJOO, SJOOW | 15/250 | ||
| XN620P-A | 6-20P | 16 | SPT-2, SPT-3, SVT, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, & STOOW | 13/250 |
| 14 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, & STOOW | 15/250 | ||
| 12 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, & STOOW | 20/250 | ||
| XN520P-A | 5-20P | 16 | SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, & STOOW | 13/125 |
| 14 | SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, & STOOW | 15/125 | ||
| 12 | SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, & STOOW | 20/125 | ||
| XN515P-L | 5-15P | 18 | SPT-2, SPT-3, ST, STW, STO, STOW, STOO, & STOOW, SVT | 10/125 |
| 17 | SVT | 12/125 | ||
| 16 | SPT-2, SPT-3, ST, STW, STO, STOW, STOO, STOOW, SVT | 13/125 | ||
| 14 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 15/125 | ||
| XN515P-MK | 5-15P | 18 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SVT SPT-2, SPT-3, ST, STW, STO, STOW, STOO, STOOW |
10/125 |
| 17 | SVT | 12/125 | ||
| 16 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SVT SPT-2, SPT-3, ST, STW, STO, STOW, STOO, STOOW |
13/125 | ||
| 14 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 15/125 | ||
| XN1450P-B | 14-50P | 8/2 + 10/2 | DRT | 40, 125/250 |
| 8/4 | DRT S,SO,SOW,SOO,SOOW, ST,STW,STO,STOW,STOO,STOOW, SE,SEW,SEO, SEOW,SEOO,SEOOW |
35, 125/250 | ||
| 6/2 + 8/2 | DRT | 50, 125/250 | ||
| 6/4 | DRT | 45, 125/250 | ||
| 8/2 + 10/2 | ST, STW, STO, STOW, STOO, STOOW S,SO,SOW,SOO,SOOW, SE,SEW,SEO, SEOW,SEOO,SEOOW |
35, 125/250 | ||
| 6/3 + 8/1 | ST, STW, STO, STOW, STOO, STOOW S,SO,SOW,SOO,SOOW, SE,SEW,SEO, SEOW,SEOO,SEOOW |
45, 125/250 | ||
| 6/4 | ST, STW, STO, STOW, STOO, STOOW S,SO,SOW,SOO,SOOW, SE,SEW,SEO, SEOW,SEOO,SEOOW |
45, 125/250 | ||
| XN1050P-B | 10-50P | 8/3 | ST, STW, STO, STOW, STOO, STOOW | 40, 125/250 |
| 6/3 | ST, STW, STO, STOW, STOO, STOOW | 50, 125/250 | ||
| XN1430P-B | 14-30P | 10/4 | DRT | 30, 125/250 |
| 8/2 + 10/2 | DRT | 30, 125/250 | ||
| 8/4 | DRT | 30, 125/250 | ||
| 6/2 + 8/2 | DRT | 30, 125/250 | ||
| 6/4 | DRT | 30, 125/250 | ||
| XN115P-E | 1-15P | 18 | SVT | 10/125 |
| 17 | SVT | 12/125 | ||
| 16 | SVT | 13/125 | ||
| XN115P-F | 1-15P | 14 | SPT-3 | 15/125 |
| XN615P-B | 6-15P | 18, 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10, 13, 15, 15/250 |
| 18, 16/3 | SPT-2-B, SPT-3-B, SVT-B, SJT-B | 10, 13/250 | ||
| 14/3 | SJT-B | 15/250 | ||
| XN520P-B | 5-20P | 18, 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10, 13, 18, 20/125 |
| 18, 16/3 | SPT-2-B, SPT-3-B, SVT-B, SJT-B | 10, 13/125 | ||
| 14/3 | SJT-B | 18/125 | ||
| XN620P-B | 6-20P | 18, 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10, 13, 18, 20/250 |
| 18, 16/3 | SPT-2-B, SPT-3-B, SVT-B, SJT-B | 10, 13/250 | ||
| 14/3 | SJT-B | 18/250 | ||
| XL515P-A | L5-15P | 18, 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10, 13, 15, 15/125 |
| XL520P-A | L5-20P | 18, 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10, 13, 18, 20/125 |
| XL620P-A | L6-20P | 18, 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10, 13, 18, 20/250 |
| XL615P-A | L6-15P | 18, 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10, 13, 15, 15/250 |
| XL715P-A | L7-15P | 18, 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10, 13, 15, 15/277 |
| XN620R-A | 6-20R | 16/3 | SPT-2, SPT-3, SJT, SJTO, SJTW, SJTOW, SJTOOW, SJTOO, ST, STO, STOO, STW, STOW, STOOW, SJ, SJO, SJOW, SJOO, SJOOW | 13/250 |
| 14/3 | SPT-3, SJT, SJTO, SJTW, SJTOW, SJTOOW, SJTOO, ST, STO, STOO, STW, STOW, STOOW, SJ, SJO, SJOW, SJOO, SJOOW | 18/250 | ||
| 12/3 | SPT-3, SJT, SJTO, SJTW, SJTOW, SJTOOW, SJTOO, ST, STO, STOO, STW, STOW, STOOW, SJ, SJO, SJOW, SJOO, SJOOW | 20/250 | ||
| XN720P-A | 7-20P | 18, 16/3 | SPT-2, SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10, 13/277 |
| 14, 12/3 | SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 18, 20/277 | ||
| XL820R-A | L8-20R | 18, 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10, 13, 18, 20/480 |
| XN515R-D3 | 5-15R | 16/3 | SPT-2, SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 13/125 |
| 14, 12, 10/3 | SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15, 15/125 | ||
| XN715P-B | 7-15P | 18/3 | SPT-2, SPT-3, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 10/277 |
| 16/3 | SPT-2, SPT-3, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 13/277 | ||
| 14/3 | SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 15/277 | ||
| XN530R-A | 5-30R | 10/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 30/125 |
| 8/3 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW | 30/125 | ||
| XN750P-A | 7-50P | 10/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 30/277 |
| 8,6/3 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW | 40,50/277 | ||
| XN1130P-A | 11-30P | 14,12,10/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15,20,25/250 |
| 8/3 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW | 30/250 | ||
| XN1150P-A | 11-50P | 10/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 25/250 |
| 8,6/3 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW | 35,45/250 | ||
| XN1530P-A | 15-30P | 14,12,10/4 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15,20,25/250 |
| 8/4 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW | 30/250 | ||
| XL1830P-A | L18-30P | 14,12,10/4 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15,20,25/120,208 |
| XL1930P-A | L19-30P | 14,12,10/4 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15,20,25/277,480 |
| XL2030P-A | L20-30P | 14,12,10/4 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15,20,25/347,600 |
| XL2230P-A | L22-30P | 14,12,10/5 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15,20,25/277,480 |
| XL2220P-A | L22-20P | 18,16,14,12/5 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 7,10,15,20/277,480 |
| XL2330P-A | L23-30P | 14,12,10/5 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15,20,25/347,600 |
| XL2320P-A | L23-20P | 18,16,14,12/5 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 7,10,15,20/347,600 |
| XN1030P-A | 10-30P | 10/3 | ST, STW, STO, STOW, STOO, STOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW | 30/125, 250 |
| XN1050P-A | 10-50P | 10/3 | ST, STW, STO, STOW, STOO, STOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW | 30/125, 250 |
| 8/3 | ST, STW, STO, STOW, STOO, STOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW | 40/125, 250 | ||
| 8/2+10/1 | ST, STW, STO, STOW, STOO, STOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW | 40/125, 250 | ||
| 6/2+8/1 | ST, STW, STO, STOW, STOO, STOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW | 50/125, 250 | ||
| 6/3 | ST, STW, STO, STOW, STOO, STOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW | 50/125, 250 | ||
| XN550P-A | 5-50P | 10/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW, ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW | 30/125 |
| 8/3, 6/3 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW | 40, 50/125 | ||
| XL730P-A | L7-30P | 14, 12, 10/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW, ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW | 18, 25, 30/277 |
Special-Use Cord Sets
| CAT. NO. | CONFIG | CORD AWG |
CORD TYPE |
ELECTRICAL RATING AMPS V |
|---|---|---|---|---|
| XN515R-E3 | NEMA 5-15R | 12, 10 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW, AWM Style 22094 | 15/125 |
| 16 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW | 13/125 | ||
| 14 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW | 15/125 | ||
| XN520R-A4 | NEMA 5-20R | 12, 10 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW, AWM Style 22094 | 20/125 |
| XN520R-B4 | NEMA 5-20R | 12, 10 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW, AWM Style 22094 | 20/125 |
| XY-2 | Y-Splice | 14 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW | 15/125/250 |
| 12 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW | 15/125/250 | ||
| 10 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW | 15/125/250 | ||
| 8 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO | 15/125/250 | ||
| ST7 | — | 18/2 | NISPT-1, NISPT-2 | 7/125 |
| XL1520P-A | L15-20P | 16/4 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 10/250 |
| 14/4 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 15/250 | ||
| 12/4 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 20/250 | ||
| 10/4 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 20/250 | ||
| XL1530P-A | L15-30P | 12/4 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 20/250 |
| 10/4 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 25/250 | ||
| XL2120P-A | L21-20P | 16/5 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 10/250 |
| 14/5 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 15/250 | ||
| 12/5 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 20/250 | ||
| 10/5 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 20/250 | ||
| 14/5 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 15/250 | ||
| XL2130P-A | L21-30P | 12/5 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 20/250 |
| 10/5 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 25/250 | ||
| XN515T-A | Current Tap 5-15 | 18/3 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 10/125 |
| 17/3 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 12/125 | ||
| 16/3 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 13/125 | ||
| 14/3 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 15/125 | ||
| XNTT30P-A | TT-30P | 10/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW ST, STW, STO, STOW, STOO, STOOW SE, SEW, SEO, SEOW, SEOO, SEOOW S, SO, SOW, SOO, SOOW |
30/120 |
| 8/2+10/1 | SE, SEW, SEO, SEOW, SEOO, SEOOW S, SO, SOW, SOO, SOOW |
30/120 | ||
| XN530P-A | 5-30P | 10/3 | SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 30/125 |
| 8/2+10/1 | SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 30/125 | ||
| XN715P-A | 7-15P | 18/3 | SPT-2, SPT-3, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 10/277 |
| 16/3 | SPT-2, SPT-3, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 13/277 | ||
| 14/3 | SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 15/277 | ||
| XNTT30R-A | TT-30R | 10/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW ST, STW, STO, STOW, STOO, STOOW SE, SEW, SEO, SEOW, SEOO, SEOOW S, SO, SOW, SOO, SOOW |
30/120 |
| 8/2+10/1 | SE, SEW, SEO, SEOW, SEOO, SEOOW S, SO, SOW, SOO, SOOW |
30/120 | ||
| XL715R-A | L7-15R | 18/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10/277 |
| 16/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 13/277 | ||
| 14/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15/277 | ||
| 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15/277 | ||
| XL615R-A | L6-15R | 16/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 13/250 |
| 14/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15/250 | ||
| 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15/250 | ||
| XN115T-A | Current Tap 1-15 | 18/2 | SPT-1, SPT-2, NISPT-1, NISPT-2, SVT,SVTO,SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STO, STW, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10/125 |
| 17/2 | SVT,SVTO,SVTOO | 12/125 | ||
| 16/2 | SPT-2, NISPT-2, SVT,SVTO,SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STO, STW, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 13/125 | ||
| 14/2 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STO, STW, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15/125 | ||
| XY-3 | Y-Splice | 18, 16/3 | SVT,SVTO,SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STO, STW, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10, 13/125 |
| 14/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STO, STW, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15/125 | ||
| XN1030R-A | 10-30R | 10/3 | ST, STW, STO, STOW, STOO, STOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW | 30/125, 250 |
| XN1050R-A | 10-50R | 10/3 | ST, STW, STO, STOW, STOO, STOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW | 30/125, 250 |
| 8,6/3 | ST, STW, STO, STOW, STOO, STOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW | 40,50/125, 250 | ||
| 8/2+10/1 | ST, STW, STO, STOW, STOO, STOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW | 35/125, 250 | ||
| 6/2+8/1 | ST, STW, STO, STOW, STOO, STOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW | 40/125, 250 | ||
| XN1430R-A | 14-30R | 8,6/4 6/2+8/2 | DRT | 30/125,/250 |
| 10/4 | ST, STW, STO, STOW, STOO, STOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW, DRT | 30/125, 250 | ||
| 8/2+10/2 | ST, STW, STO, STOW, STOO, STOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, DRT | 30/125, 250 | ||
| XN1550R-A | 15-50R | 8/4 | DRT | 35/250 |
| 6/3+8/1 | ST, STW, STO, STOW, STOO, STOOW | 45/250 | ||
| 6/4 | DRT, ST, STW, STO, STOW, STOO, STOOW | 45/250 | ||
| XN1450R-A | 14-50R | 10/4 | ST, STW, STO, STOW, STOO, STOOW | 30/125,/250 |
| 8/2+10/2 | DRT, ST, STW, STO, STOW, STOO, STOOW S,SO,SOW,SOO,SOOW, SE,SEW,SEO, SEOW,SEOO,SEOOW |
35/125,/250 | ||
| 8/4 | DRT S,SO,SOW,SOO,SOOW, ST,STW,STO,STOW,STOO,STOOW, SE,SEW,SEO, SEOW,SEOO,SEOOW |
40/125/250 | ||
| 6/2+8/2 | DRT | 40/125/250 | ||
| 6/3+8/1 | ST, STW, STO, STOW, STOO, STOOW S,SO,SOW,SOO,SOOW, SE,SEW,SEO, SEOW,SEOO,SEOOW |
50/125/250 | ||
| 6/4 | DRT, ST, STW, STO, STOW, STOO, STOOW S,SO,SOW,SOO,SOOW, SE,SEW,SEO, SEOW,SEOO,SEOOW |
50/125/250 | ||
| XL830R-A | L8-30R | 14,12,10/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 18,25,30/480 |
| XL730R-A | L7-30R | 14,12,10/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 18,25,30/277 |
| XL2120R-A | L21-20R | 16,14,12,10/5 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10,15,20,20/120/208 |
| XL2130R-A | L21-30R | 14,12,10/5 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15,20,25/120/208 |
| XL1520R-A | L15-20R | 16,14,12,10/4 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10,15,20,20/250 |
| XL1530R-A | L15-30R | 14,12,10/4 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15,20,25/250 |
| XN650R-A | 6-50R | 10/3 | SJ, SJO, SJOW, SJOO, SJOOW,SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW,ST, STW, STO, STOW, STOO, STOOW | 30/250 |
| 8/2+10/1 | S, SO, SOW, SOO, SOOW,ST, STW, STO, STOW, STOO, STOOW | 40/250 | ||
| XN630R-A | 6-30R | 14, 12, 10/3 | SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 18, 25, 30/250 |
General Use Cord Sets
| Cat. No. | 60320 Config | Cord AWG |
Cord Type |
Electrical Rating Amps/V |
| XC5 | C5 | 18/3 | SPT-1, SPT-2, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 7/125 or 2.5/250 |
| 16/3 | SPT-2, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 7/125 or 2.5/250 | ||
| XC7 | C7 | 18/2 | SPT-1, NISPT-1, SPT-2, NISPT-2, HPN | 7/125 |
| XC13, XC13-S | C13 | 18/3 | SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SPT-2-B, SPT-3-B, SVT-B, SJT-B | 10/125,250 |
| 17/3 | SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 12/125,250 | ||
| 16/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, STW, SPT-2-B, SPT-3-B, SVT-B, SJT-B | 13/125,250 | ||
| 14/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJT-B | 15/125,250 | ||
| XC15 | C15 | 18/3 | SPT-2, SPT-3, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10/125, 250 |
| 16/3 | SPT-2, SPT-3, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 13/125, 250 | ||
| 14/3 | SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15/125, 250 | ||
| XC15-B | C15 | 18/3 | SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10/125,250 |
| 16/3 | SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 13/125,250 | ||
| 14/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15/125,250 | ||
| XC17 | C17 | 18/2 | SJ, SJO, SJOW, SJOO, SJOOW | 10/125,250 |
| 17/2 | SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 12/125,250 | ||
| 16/2 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW | 13/125,250 | ||
| 14/2 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW | 15/125,250 | ||
| XC19 | C19 | 16/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 13/125,250 |
| 14/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 15/125,250 | ||
| 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 16,20/125,250 | ||
| XC14 | Sheet E | 18/3 | SJT, SVT, SVTO, SVTOO, SJTO, SJTOO, SJTW, SJTOW, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW, SPT-2-B, SPT-3-B, SVT-B, SJT-B | 10/125,250 |
| 16/3 | SJT, SVT, SVTO, SVTOO, SJTO, SJTOO, SJTW, SJTOW, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW, STW, SPT-2-B, SPT-3-B, SVT-B, SJT-B | 13/125,250 | ||
| 14/3 | SJT, SJTO, SJTOO, SJTW, SJTOW, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW, SJT-B | 15/125,250 | ||
| XC18 | Sheet G | 18/2 | SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, NISPT-1 | 7,10/125,250 |
| 17/2 | SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 12/125,250 | ||
| 16/2 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 13/125,250 | ||
| 14/2 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 15/125,250 | ||
| XC20 | Sheet I | 16/3 | SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 13/125,250 |
| 14/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15/125,250 | ||
| 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 16,20/125,250 |
General-use extension cord set
| CAT. NO. | ANSI/NEMA WD6 CONFIG |
CORD AWG |
CORD TYPE |
ELECTRICAL RATING AMPS V |
|---|---|---|---|---|
| XL515R-A | L5-15R | 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 13, 15, 15/125 |
| XL520R-A | L5-20R | 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 13, 18, 20/125 |
| XL620R-A | L6-20R | 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 13, 18, 20/250 |
| XL530R-A | L5-30R | 14, 12, 10/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 18, 25, 30/125 |
| XL630R-A | L6-30R | 14, 12, 10/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 18, 25, 30/250 |
| XL1420R-B | L14-20R | 14, 12/4 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15, 20/125, 250 |
| XL1430R-B | L14-30R | 12, 10/4 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 20, 25/125, 250 |
| XN520R-E3 | NEMA 5-20R | 12 | ST, STW, STO, STOW, STOO,STOOW, S, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW | 20/125 |
General Use Cord Sets E508476
| CAT. NO. | NEMA CONFIG |
CORD AWG |
CORD TYPE |
ELECTRICAL RATING AMPS V |
|---|---|---|---|---|
| XH107-1 | L8-20P | 18 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 10/480 |
| 16 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 13/480 | ||
| 14 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 18/480 | ||
| 12 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 20/480 | ||
| XH108-1 | L24-20P | 18 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 10/347 |
| 16 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 13/347 | ||
| 14 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 18/347 | ||
| 12 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 20/347 | ||
| XH109-1 | L7-20P | 18 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 10/277 |
| 16 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 13/277 | ||
| 14 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW,SJ, SJW, SJO, SJOW, SJOO, SJOOW,S, SJ, SO, SOW, SOO, SOOW | 18/277 | ||
| 12 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW,SJ, SJW, SJO, SJOW, SJOO, SJOOW,S, SJ, SO, SOW, SOO, SOOW | 20/277 | ||
| XL1420P-A | L14-20P | 14 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, ST, STW, STO, STOW, STOO, STOOW | 15125/250 |
| 12 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, ST, STW, STO, STOW, STOO, STOOW | 20,125/250 | ||
| XL1420R-A | L14-20R | 14 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, ST, STW, STO, STOW, STOO, STOOW | 15/125/250 |
| 12 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, ST, STW, STO, STOW, STOO, STOOW | 20/125/250 | ||
| XL1430P-A | L14-30P | 12 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, ST, STW, STO, STOW, STOO, STOOW, AWM Style 22094 | 20/125/250 |
| 10 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, ST, STW, STO, STOW, STOO, STOOW | 30/125/250 | ||
| XL1430R-A | L14-30R | 12 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, ST, STW, STO, STOW, STOO, STOOW | 20/125/250 |
| 10 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJE, SJEW, SJEO, SJEOW, SJEOO, SJEOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, SE, SEW, SEO, SEOW, SEOO, SEOOW, ST, STW, STO, STOW, STOO, STOOW | 30/125/250 | ||
| XN115P-A | 1-15P | 18 | SPT-1, SPT-2, NISPT-1, NISPT-2, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, HPN, SV, SVO, SVOO, SJ, SJO, SJOW, SJOO, SJOOW | 10/125 |
| 17 | HPN, SV, SVO, SVOO, SJ, SJO, SJOW ,SJOO, SJOOW, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 12/125 | ||
| 16 | SPT-2, NISPT-2, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SV, SVO, SVOO, SJ, SJO, SJOW, SJOO, SJOOW | 13/125 | ||
| 16 | HPN | 15/125 | ||
| 15 | HPN, SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 15/125 | ||
| 14 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, HPN, SJ, SJO, SJOW, SJOO, SJOOW | 15/125 | ||
| XN515P-C | 5-15P | 18 | SPT-1, SPT-2, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, HPN, SV, SVO, SVOO, SJ, SJO, SJOW, SJOO, SJOOW | 10/125 |
| 17 | HPN, SV, SVO, SVOO, SJ, SJO, SJOW ,SJOO, SJOOW, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 12/125 | ||
| 16 | SPT-2, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SV, SVO, SVOO, SJ, SJO, SJOW, SJOO, SJOOW | 13/125 | ||
| 16 | HPN | 15/125 | ||
| 15 | HPN, SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 15/125 | ||
| 14 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, HPN, SJ, SJO, SJOW, SJOO, SJOOW | 15/125 | ||
| XN515P-D | 5-15P | 16 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SPT-2, SPT-3, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 13/125 |
| 16 | HPN | 15/125 | ||
| 15 | HPN, SPT-3 ,SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOO, SOW, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STO, STOO, STW, STOW, STOOW | 15/125 | ||
| 14 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, HPN, SPT-3, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15/125 | ||
| 12 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, HPN, SPT-3, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15/125 | ||
| 10 | SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 15/125 | ||
| XN515P-E | 5-15P | 18 | SPT-2, SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, HPN, SV, SVO, SVOO, SJ, SJO, SJOW, SJOO, SJOOW, SVT, SVTO, SVTOO | 10/125 |
| 17 | HPN, SV, SVO, SVOO, SJ, SJO, SJOW ,SJOO, SJOOW, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 12/125 | ||
| 16 | SPT-2, SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SV, SVO, SVOO, SJ, SJO, SJOW, SJOO, SJOOW, SVT, SVTO, SVTOO | 13/125 | ||
| 16 | HPN | 15/125 | ||
| 15 | HPN, SPT-3, SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 15/125 | ||
| 14 | SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, HPN, SJ, SJO, SJOW, SJOO, SJOOW | 15/125 | ||
| XN1430P-A | 14-30P | 10/4 | DRT | 30/125, 250 |
| 8/2+10/2 | DRT | 40/125, 250 | ||
| XN1450P-A | 14-50P | 8/4 | DRT, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 40/125, 250 |
| 8/2+10/2 | DRT (++) | 40/125, 250 | ||
| 6/2+8/2 | DRT (++) | 55/125, 250 | ||
| XH209-1 | 6-30P | 14 | S, SO, SOW, SOO, SOOW, SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 15/250 |
| 12 | S, SO, SOW, SOO, SOOW, SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 20/250 | ||
| 10 | S, SO, SOW, SOO, SOOW, SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 30/250 | ||
| XN650P-A | 6-50P | 6/2+8/1 | ST, STW, STO, STOW, STOO, STOOW | 50/250 |
| 12/3, 10/3, 8/2+10/1 | SPT-3, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 25, 30, 40 / 250 | ||
| XN1550P-A | 15-50P | 6/3+8/1 | ST, STW, STO, STOW, STOO, STOOW | 50/250 |
| XN115R-E | 1-15R | 16 | SPT-2 | 13 |
| XN515R-C | 5-15R | 16 | SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SPT-2, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 13/125 |
| 14 | SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 15/125 | ||
| 12 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SPT-3, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 15/125 | ||
| 10 | SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW | 15/125 | ||
| XN520R-C | NEMA 5-20R | 16, 14, 12, 10 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW | 13, 15, 20, 20/125 |
| XN115P-AF | NEMA1-15P | 20 | SPT-1, NISPT-2 | 2/125 |
| 18 | SPT-1, NISPT-1, SPT-2, NISPT-2, HPN | 5/125 | ||
| 16 | SPT-2, NISPT-2, HPN | 5/125 | ||
| XN515P-AF | NEMA5-15P | 18 | SPT-1, NISPT-1, SPT-2, NISPT-2, HPN, SVT, SJT | 5/125 |
| 17 | SVT, SJT | 5/125 | ||
| 16 | SPT-2, NISPT-2, HPN, SVT, SJT | 5/125 | ||
| XH201-1 | 1-15P | 20 | XTW | 3/125 |
| 18 | SPT-1, NISPT-1, SPT-2, NISPT-2, HPN, SV, SVO, SVOO, SVT, SVTO, SVTOO | 10/125 | ||
| 17 | SV, SVO, SVOO, SVT, SVTO, SVTOO | 12/125 | ||
| 16 | SPT-2, NISPT-2, SV, SVO, SVOO, SVT, SVTO, SVTOO | 13/125 | ||
| 16,14 | HPN | 15,15/125 | ||
| 18,16,14 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 10,13,15/125 | ||
| XN515P-A | 5-15P | 18 | SPT-1, NISPT-1, SPT-2, NISPT-2, SPT-3, HPN,SV, SVO, SVOO, SVT, SVTO, SVTOO | 10/125 |
| 17 | SV, SVO, SVOO, SVT, SVTO, SVTOO | 12/125 | ||
| 16 | SPT-2, NISPT-2, SPT-3, SV, SVO, SVOO, SVT, SVTO, SVTOO | 13/125 | ||
| 16,14,12 | HPN | 15,15,15/125 | ||
| 14,12 | SPT-3 | 15,15/125 | ||
| 18,16,14,12 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 10,13,15,15/125 | ||
| XN630P-A | 6-30P | 14,12,10 | SPT-3 | 18,25,30/250 |
| 14,12,10 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 18,25,30/250 | ||
| XN650P-B | 6-50P | 14,12,10 | SPT-3 | 18,25,30/250 |
| 14,12,10 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 18,25,30/250 | ||
| 8/2+10/1 | S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 40/250 | ||
| XL720P-A | L7-20P | 18,16,14,12 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 10,13,18,20/277 |
| XL820P-A | L8-20P | 18,16,14,12 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 10,13,18,20/480 |
| XL2420P-A | L24-20P | 18,16,14,12 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 10,13,18,20/347 |
| XL530P-A | L5-30P | 14,12,10 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW, AWM Style 22094 | 18,25,30/125 |
| XL630P-A | L6-30P | 14,12,10 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 18,25,30/250 |
| XL1420P-B | L14-20P | 14,12 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 15,20/125, 250 |
| XL1430P-B | L14-30P | 12,10 | SJ, SJW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SW, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 20,25/125, 250 |
| XN515R-A3 | 5-15R | 18 | S, SW, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 10/125 |
| 16 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 13/125 | ||
| XN115P-B, XN115P-C | 1-15P | 14/2 | SJT SJTW, SJTOW, SJTO | 15/125 |
| 16/2 | SJT SJTW, SJTOW, SJTO, SVT, SPT-2, NISPT-2, HPN | 13/125 | ||
| 17/2 | SVT | 12/125 | ||
| 18/2 | HPN, SJT SJTW, SJTOW, SJTO, SVT, SPT-1, SPT-2, NISPT-1, NISPT-2 | 10/125 | ||
| XN115P-DK | 1-15P | 14/2 | SJT, SJTW, SJTOW, SJTO | 15/125 |
| 16/2 | SJT, SJTW, SJTOW, SJTO, SVT, SPT-2, NISPT-2, HPN | 13/125 | ||
| 17/2 | SVT | 12/125 | ||
| 18/2 | SPT-2, NISPT-2, HPN, SVT, SJT, SJTW, SJTOW, SJTO | 10/125 | ||
| XN515P-B, XN515P-F | 5-15P | 12/3 | SJT, SJTW | 15/125 |
| 14/3 | SJT, SJTW, SJT0, SJTOW, SJTOO, SJTOOW, HPN, SJ, SJO, SJOW, SJOO, SJOOW | 15/125 | ||
| 16/3 | HPN | 15/125 | ||
| 16/3 | SPT 2, SPT-3, S, SO, SOO, SOOW, SOW, SJO, SJOW, SJOO, SJOOW, SJ, SJT, SJTO, SJTW, SJTOW, SJTOO, SJTOOW | 13/125 | ||
| 17/3 | SVT, SVTO, SVTOO, SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTO, SJTW, SJTOW, SJTOO, SJTOOW, HPN | 12/125 | ||
| 18/3 | SPT-2, SPT-3, S, SJ, SO, SOO, SOOW, SOW, SJO, SJOW, SJOO, SJOOW, SVT, SVTO, SVTOO, SJT, SJTO, SJTW, SJTOW, SJTOO, SJTOOW, HPN | 10/125 | ||
| XN515P-G | 5-15P | 16/3 | SPT-2 | 13/125 |
| 18/3 | SPT-3 | 10/125 | ||
| XN515P-H | 5-15P | 14/3 | SPT-3, SJT, SJTO, SJTOO, SJTW, SJTOW, SJTOOW, HPN, SJ, SJO, SJOW, SJOO, SJOOW | 15/125 |
| 16/3 | SPT-2, SPT-3, SVT, SVTO, SVTOO, SJT, SJTO, SJTOO, SJTW, SJTOW, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW | 13/125 | ||
| 16/3 | HPN | 15/125 | ||
| 17/3 | SVT, SVTO, SVTOO, SJT, SJTO, SJTOO, SJTW, SJTOW, SJTOOW, HPN, SJ, SJO, SJOW, SJOO, SJOOW | 12/125 | ||
| 18/3 | SPT-2, SPT-3, SVT, SVTO, SVTOO, SJT, SJTO, SJTOO, SJTW, SJTOW, SJTOOW, HPN, SJ, SJO, SJOW, SJOO, SJOOW | 10/125 | ||
| XN515P-I | 5-15P | 14/3 | SPT-3, SJT | 15/125 |
| 16/3 | SJT | 13/125 | ||
| XN515P-J | 5-15P | 14/3 | SJTW | 15/125 |
| XN515P-K | 5-15P | 16/3 | SJT, SJTO, SJTOO, SJTOW, SJTOWAST, STO, STOO, STOW, STOWA, STOOW, STOOWA | 13/125 |
| 18/3 | SJT, SJTO, SJTOO, SJTOW, SJTOWAST, STO, STOO, STOW, STOWA, STOOW, STOOWA | 10/125 | ||
| XN615P-A | 6-15P | 18/3 | SPT-2, SPT-3, SVT, SJT | 10/250 |
| 16/3 | SPT-2, SPT-3, SVT, SJT | 13/250 | ||
| 14/3 | SJT | 15/250 | ||
| 12/3 | SJT | 15/250 | ||
| XN620P-A | 6-20P | 16 | SPT-2, SPT-3, SVT, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, & STOOW | 13/250 |
| 14 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, & STOOW | 15/250 | ||
| 12 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, & STOOW | 20/250 | ||
| XN520P-A | 5-20P | 16 | SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, & STOOW | 13/125 |
| 14 | SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, & STOOW | 15/125 | ||
| 12 | SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, & STOOW | 20/125 | ||
| XN515P-L | 5-15P | 18 | SPT-2, SPT-3, ST, STW, STO, STOW, STOO, & STOOW, SVT | 10/125 |
| 17 | SVT | 12/125 | ||
| 16 | SPT-2, SPT-3, ST, STW, STO, STOW, STOO, STOOW, SVT | 13/125 | ||
| 14 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 15/125 | ||
| XN515P-MK | 5-15P | 18 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SVT | 10/125 |
| 17 | SVT | 12/125 | ||
| 16 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SVT | 13/125 | ||
| 14 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 15/125 | ||
| XN1450P-B | 14-50P | 8/2 + 10/2 | DRT | 40, 125/250 |
| 8/4 | DRT | 35, 125/250 | ||
| 6/2 + 8/2 | DRT | 50, 125/250 | ||
| 6/4 | DRT | 45, 125/250 | ||
| 8/2 + 10/2 | ST, STW, STO, STOW, STOO, STOOW | 35, 125/250 | ||
| 6/3 + 8/1 | ST, STW, STO, STOW, STOO, STOOW | 45, 125/250 | ||
| 6/4 | ST, STW, STO, STOW, STOO, STOOW | 45, 125/250 | ||
| XN1050P-B | 10-50P | 8/3 | ST, STW, STO, STOW, STOO, STOOW | 40, 125/250 |
| 6/3 | ST, STW, STO, STOW, STOO, STOOW | 50, 125/250 | ||
| XN1430P-B | 14-30P | 10/4 | DRT | 30, 125/250 |
| 8/2 + 10/2 | DRT | 30, 125/250 | ||
| 8/4 | DRT | 30, 125/250 | ||
| 6/2 + 8/2 | DRT | 30, 125/250 | ||
| 6/4 | DRT | 30, 125/250 | ||
| XN115P-E | 1-15P | 18 | SVT | 10/125 |
| 17 | SVT | 12/125 | ||
| 16 | SVT | 13/125 | ||
| XN115P-F | 1-15P | 14 | SPT-3 | 15/125 |
| XN615P-B | 6-15P | 18, 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10, 13, 15, 15/250 |
| XN520P-B | 5-20P | 18, 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10, 13, 18, 20/125 |
| XN620P-B | 6-20P | 18, 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10, 13, 18, 20/250 |
| XL515P-A | L5-15P | 18, 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10, 13, 15, 15/125 |
| XL520P-A | L5-20P | 18, 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10, 13, 18, 20/125 |
| XL620P-A | L6-20P | 18, 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10, 13, 18, 20/250 |
| XL615P-A | L6-15P | 18, 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10, 13, 15, 15/250 |
| XL715P-A | L7-15P | 18, 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10, 13, 15, 15/277 |
| XN720P-A | 7-20P | 18, 16/3 | SPT-2, SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10, 13/277 |
| 14, 12/3 | SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 18, 20/277 | ||
| XL820R-A | L8-20R | 18, 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10, 13, 18, 20/480 |
| XN515R-D3 | 5-15R | 16/3 | SPT-2, SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 13/125 |
| 14, 12, 10/3 | SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15, 15/125 | ||
| XN715P-B | 7-15P | 18/3 | SPT-2, SPT-3, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 10/277 |
| 16/3 | SPT-2, SPT-3, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 13/277 | ||
| 14/3 | SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 15/277 | ||
| XN530R-A | 5-30R | 10/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 30/125 |
| 8/3 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW | 30/125 | ||
| XN750P-A | 7-50P | 10/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 30/277 |
| 8,6/3 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW | 40,50/277 | ||
| XN1130P-A | 11-30P | 14,12,10/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15,20,25/250 |
| 8/3 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW | 30/250 | ||
| XN1150P-A | 11-50P | 10/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 25/250 |
| 8,6/3 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW | 35,45/250 | ||
| XN1530P-A | 15-30P | 14,12,10/4 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15,20,25/250 |
| 8/4 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW | 30/250 | ||
| XL1830P-A | L18-30P | 14,12,10/4 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15,20,25/120,208 |
| XL1930P-A | L19-30P | 14,12,10/4 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15,20,25/277,480 |
| XL2030P-A | L20-30P | 14,12,10/4 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15,20,25/347,600 |
| XL2230P-A | L22-30P | 14,12,10/5 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15,20,25/277,480 |
| XL2220P-A | L22-20P | 18,16,14,12/5 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 7,10,15,20/277,480 |
| XL2330P-A | L23-30P | 14,12,10/5 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15,20,25/347,600 |
| XL2320P-A | L23-20P | 18,16,14,12/5 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 7,10,15,20/347,600 |
Special-use cord sets
| CAT. NO. | CONFIG | CORD AWG |
CORD TYPE |
ELECTRICAL RATING AMPS V |
|---|---|---|---|---|
| XN515R-E3 | NEMA 5-15R | 12, 10 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW, AWM Style 22094 | 15/125 |
| XN520R-A4 | NEMA 5-20R | 12, 10 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW, AWM Style 22094 | 20/125 |
| XN520R-B4 | NEMA 5-20R | 12, 10 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW, AWM Style 22094 | 20/125 |
| XY-2 | Y-Splice | 12, 10 | ST, STW, STO, STOW, STOO, STOOW, S, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW | 15/125/250 |
| XC7 | C7 | 18/2 | SPT-1, NISPT-1, SPT-2, NISPT-2, HPN | 7/125 |
| XC13 | C13 | 18/3 | SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 10/125/250 |
| 17/3 | SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, | 12/125/250 | ||
| SJTOOW | ||||
| 16/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, STW | 13/125/250 | ||
| 14/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 15/125/250 | ||
| XC19 | C19 | 16/3 | SJTW, STW | 13, 125/250 |
| 14/3 | SJTW, STW | 15, 125/250 | ||
| 12/3 | SJTW, STW | 16, 20, 125/250 | ||
| XC1 | C1 | 18/2 | SPT-1 | 2.5/125 |
| XC14 | Sheet E | 16/3 | SJT, SVT, SVTO, SVTOO, SJTO, SJTOO, SJTW, SJTOW, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW, STW | 13, 125/250 |
| 18/3 | SJT, SVT, SVTO, SVTOO, SJTO, SJTOO, SJTW, SJTOW, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW | 10, 125/250 | ||
| 14/3 | SJT, SJTO, SJTOO, SJTW, SJTOW, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW | 15, 125/250 | ||
| XL1520P-A | L15-20P | 16/4 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 10/250 |
| 14/4 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 15/250 | ||
| 12/4 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 20/250 | ||
| 10/4 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 20/250 | ||
| XL1530P-A | L15-30P | 12/4 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 20/250 |
| 10/4 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 25/250 | ||
| XL2120P-A | L21-20P | 16/5 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 10/250 |
| 14/5 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 15/250 | ||
| 12/5 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 20/250 | ||
| 10/5 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 20/250 | ||
| 14/5 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 15/250 | ||
| XL2130P-A | L21-30P | 12/5 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 20/250 |
| 10/5 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 25/250 | ||
| XN515T-A | Current Tap 5-15 | 18/3 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 10/125 |
| 17/3 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 12/125 | ||
| 16/3 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 13/125 | ||
| 14/3 | SJ, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 15/125 | ||
| XC18 | C18 | 18/2 | SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 10/125, 250 |
| 17/2 | SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 12/125, 250 | ||
| 16/2 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 13/125, 250 | ||
| 14/2 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 15/125, 250 | ||
| XC20 | C20 | 16/3 | SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 13/125, 250 |
| 14/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15/125, 250 | ||
| 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 16, 20/125, 250 | ||
| XNTT30P-A | TT-30P | 10/3 | SOW, SOOW, STW, STOW, STOOW | 30/120 |
| XN530P-A | 5-30P | 10/3 | SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 30/125 |
| 8/2+10/1 | SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW, ST, STW, STO, STOW, STOO, STOOW | 30/125 | ||
| XN715P-A | 7-15P | 18/3 | SPT-2, SPT-3, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 10/277 |
| 16/3 | SPT-2, SPT-3, SVT, SVTO, SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 13/277 | ||
| 14/3 | SPT-3, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW | 15/277 | ||
| XNTT30R-A | TT-30R | 10/3 | STW, STOW, STOOW, SOW, SOOW | 30/120 |
| XN115T-A | Current Tap 1-15 | 18/2 | SPT-1, SPT-2, NISPT-1, NISPT-2, SVT,SVTO,SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STO, STW, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10/125 |
| 17/2 | SVT,SVTO,SVTOO | 12/125 | ||
| 16/2 | SPT-2, NISPT-2, SVT,SVTO,SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STO, STW, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 13/125 | ||
| 14/2 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STO, STW, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15/125 | ||
| XY-3 | Y-Splice | 18, 16/2 | SVT,SVTO,SVTOO, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STO, STW, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10, 13/125 |
| 14/2 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STO, STW, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15/125 | ||
| XL730R-A | L7-30R | 14,12,10/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 18,25,30/277 |
| XL2120R-A | L21-20R | 16,14,12,10/5 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10,15,20,20/120/208 |
| XL1520R-A | L15-20R | 16,14,12,10/4 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 10,15,20,20/250 |
General-use extension cord set E508476
| CAT. NO. | ANSI/NEMA WD6 CONFIG |
CORD AWG |
CORD TYPE |
ELECTRICAL RATING AMPS V |
|---|---|---|---|---|
| XL515R-A | L5-15R | 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 13, 15, 15/125 |
| XL520R-A | L5-20R | 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 13, 18, 20/125 |
| XL620R-A | L6-20R | 16, 14, 12/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 13, 18, 20/250 |
| XL530R-A | L5-30R | 14, 12, 10/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 18, 25, 30/125 |
| XL630R-A | L6-30R | 14, 12, 10/3 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 18, 25, 30/250 |
| XL1420R-B | L14-20R | 14, 12/4 | SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, ST, STW, STO, STOW, STOO, STOOW, SJ, SJO, SJOW, SJOO, SJOOW, S, SO, SOW, SOO, SOOW | 15, 20/125, 250 |
| XN520R-E3 | NEMA 5-20R | 12 | ST, STW, STO, STOW, STOO,STOOW, S, SO, SOW, SOO, SOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SJ, SJO, SJOW, SJOO, SJOOW | 20/125 |
FLEXIBLE CORD E313867
Decorative cord Type(s) CXTW, SPT-1W, SPT-2W, XTW
Dryer and range cord Type(s) SRDT
Heater cord Type(s) HPN, HPN-R
Jacketed cord Type(s) S, SE, SEO, SEOO, SEOOW, SEOW, SEW, SJ, SJE, SJEO, SJEOO, SJEOOW, SJEOW, SJEW, SJO, SJOO, SJOOW, SJOW, SJT, SJT-B, SJT-R, SJTO, SJTOO, SJTOOW, SJTOW, SJTW, SJTW-R, SO, SOO, SOOW, SOW, ST, STO, STOO, STOOW, STOW, STW, SV, SVO, SVOO, SVT, SVT-B, SVT-R, SVTO, SVTOO
Parallel cord Type(s) NISPE-1, NISPE-2, NISPT-1, NISPT-2, NISPT-2-R, SPE-1, SPE-2, SPE-3, SPT-1, SPT-2, SPT-2-B, SPT-2-R, SPT-3, SPT-3-B
Type(s): CXTW, HPN, HPN-R, NISPE-1, NISPE-2, NISPT-1, NISPT-2, NISPT-2-R, S, SE, SEO, SEOO, SEOOW, SEOW, SEW, SJ, SJE, SJEO, SJEOO, SJEOOW, SJEOW, SJEW, SJO, SJOO, SJOOW, SJOW, SJT, SJT-B, SJTO, SJTOO, SJTOOW, SJTOW, SJT-R, SJTW, SJTW-R, SO, SOO, SOOW, SOW, SPE-1, SPE-2, SPE-3, SPT-1, SPT-1W, SPT-2, SPT-2-B, SPT-2-R, SPT-2W, SPT-3, SPT-3-B, SRDT, ST, STO, STOO, STOOW, STOW, STW, SV, SVO, SVOO, SVT, SVT-B, SVTO, SVTOO, SVT-R, XTW
Flexible Cord E508589
Decorative cord, Type(s) CXTW, SPT-1W, SPT-2W, XTW
Dryer and range cord, Type(s) SRDT
Heater cord, Type(s) HPN, HPN-R
Jacketed cord, Type(s) S, SJ, SJO, SJOO, SJOOW, SJOW, SJT, SJT-R, SJTO, SJTOO, SJTOOW, SJTOW, SJTW, SJTW-R, SO, SOO, SOOW, SOW, ST, STO, STOO, STOOW, STOW, STW, SV, SVO, SVOO, SVT, SVT-R, SVTO, SVTOO
Parallel cord, Type(s) NISPT-1, NISPT-2, NISPT-2-R, SPT-1, SPT-2, SPT-2-R, SPT-3
PACKAGE
Packaging & Delivery
1. FOB Ningbo/Shanghai port
2. Payment: 30% in advance,70% against the copy of B/L.
3. Delivery Time: 25 Working days after receipt the payment
4. Sample offered can be delivered within 7 days
5.Packing:Export cartons,pallets
Carton size: 52*30*22CM/ 43*30*28CM/ 43*30*24CM or customized
P.S. Other special requirements are also available.
INQUIRY RULES
1. Please inform me the cord type, such as 0.75 mm2 or 1.0 mm2;
2. Please make sure the length, such as 3 ft’ or 6 ft’;
3. Please tell me the color, such as black, white or orange;
4. If you have special requirement of packaging, please tell me
